KODEN TEST - THÍ NGHIỆM XÁC ĐỊNH ĐỘ NGHIÊNG THÀNH HỐ KHOAN CỌC KHOAN NHỒI

1. MỤC ĐÍCH THÍ NGHIỆM

Trong thí nghiệm này, sóng siêu âm được dùng để kiểm tra thành vách và kích thước  hố khoan của cọc. Mục đích nhằm phát hiện các khuyết điểm trong quá trình khoan cọc, giúp chủ đầu tư có cơ sở để đánh giá chính xác về độ nghiêng cũng như kích thước hình học của hố khoan. Từ đó có biện pháp xử lý độ sai lệch trong quá trình khoan, đồng thời quyết định tìm các biện pháp cải tiến thiết bị  thi công để bảo đảm chất lượng trong quá trình khoan móng cọc.

2. CƠ SỞ THÀNH LẬP

• TCVN 9395:2012 - “Cọc khoan nhồi - Tiêu chuẩn thi công và nghiệm thu”;
• Đề cương thí nghiệm cọc khoan nhồi được Phòng Thí nghiệm và Kiểm định Xây dựng (LAS-XD 58.010) thuộc Công ty Cổ phần Tư vấn Công nghệ Xây dựng Sài Gòn (SACOTEC) lập.

3. THIẾT BỊ THÍ NGHIỆM

Thiết bị thí nghiệm là máy có Model: DM602, DM604 hoặc DM604RR do hãng KODEN  Nhật Bản sản xuất. Máy gồm bao gồm các bộ phận chính sau:

• Hệ thống khối tời: Gồm một hệ thống cơ khí để nâng và hạ đầu đo (phát và thu sóng);
• Hệ thống khối ghi: Xử lý các dữ liệu thu được và biến đổi các tín hiệu sóng này thành hình ảnh. Các hình ảnh này sẽ được in trực tiếp trên máy bằng giấy in nhiệt chuyên dụng.

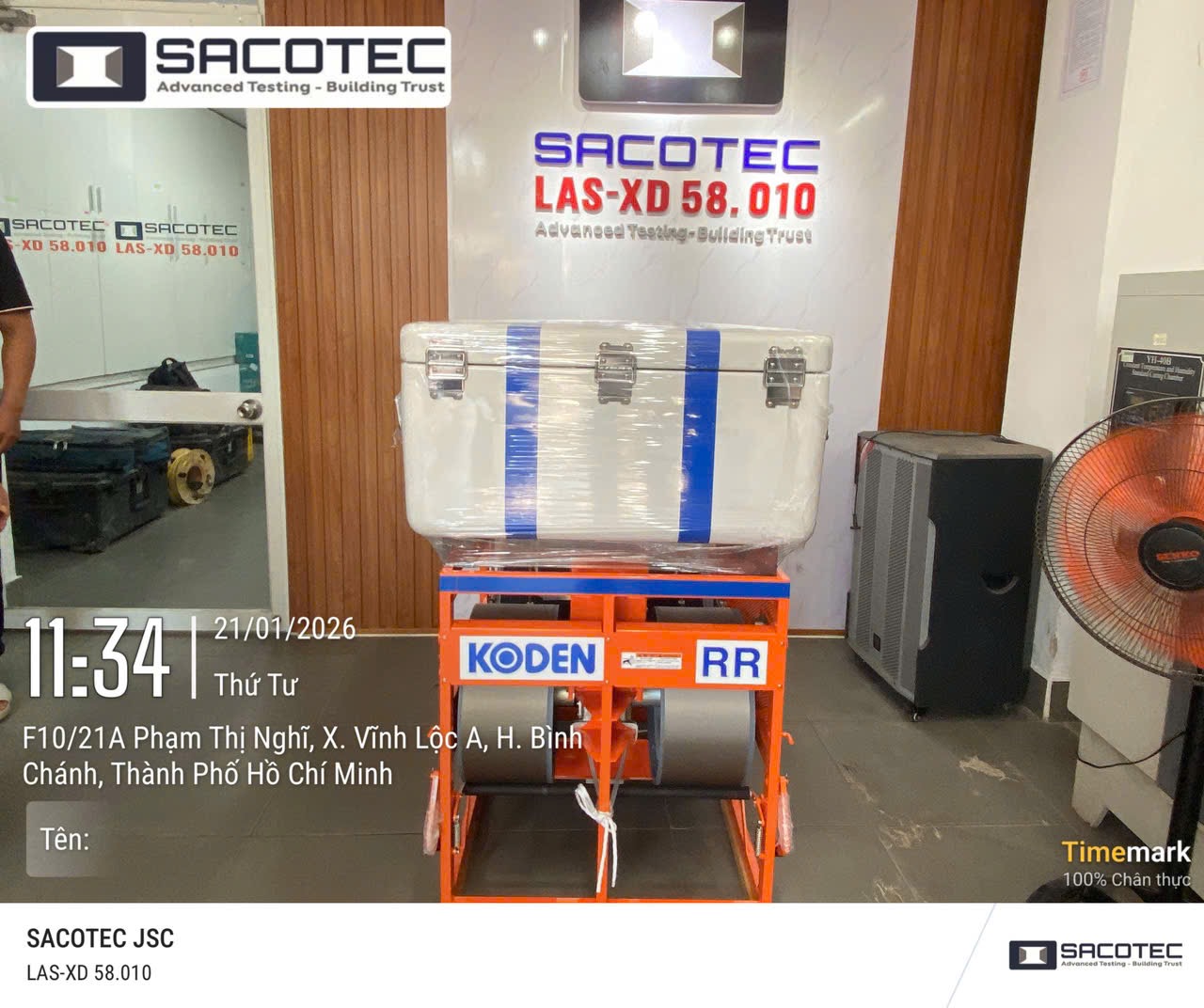

Hình 1:  Thiết bị KODEN TEST

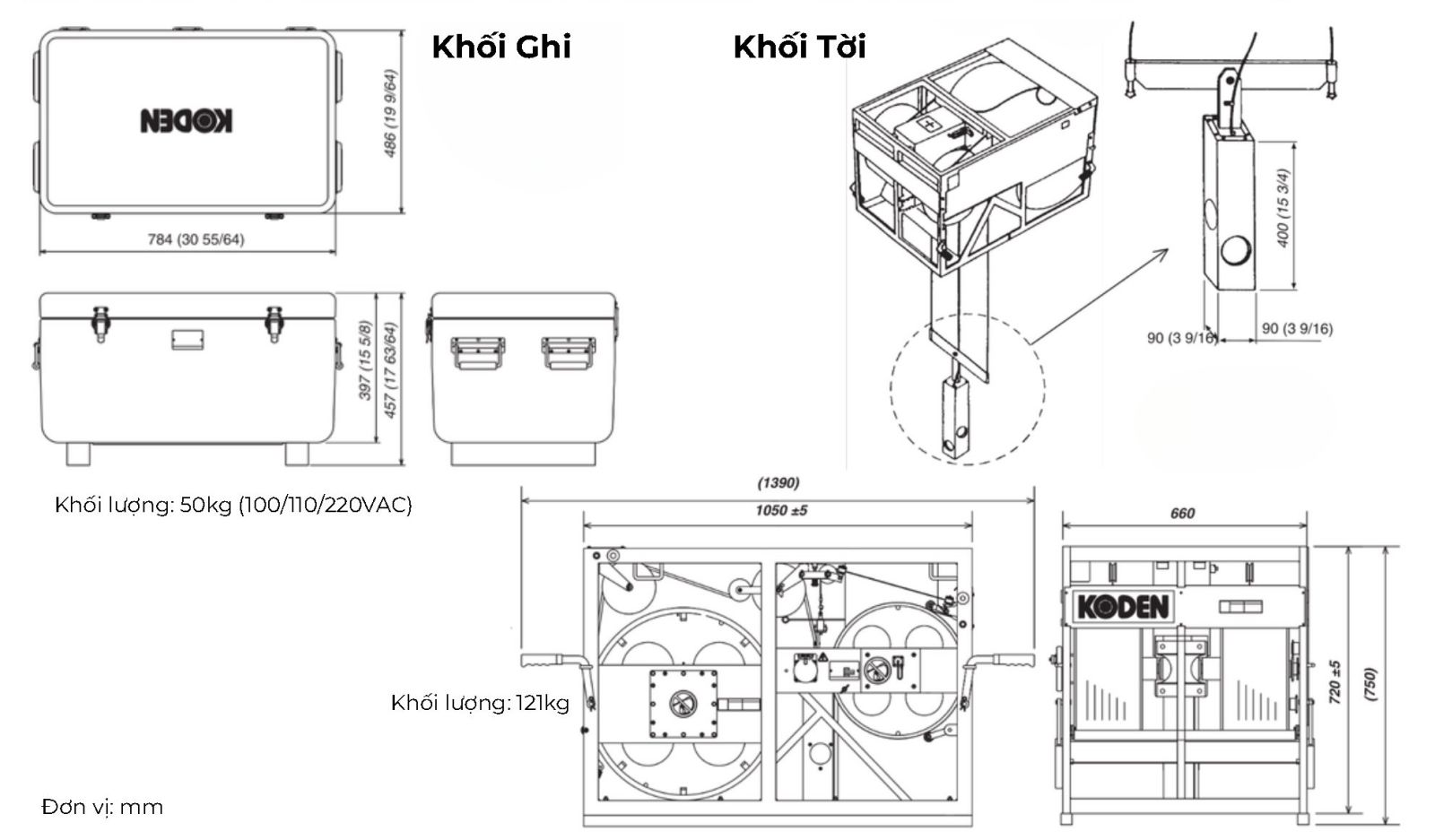

Hình 2: Kích thước hình học chi tiết các bộ phận của thiết bị Koden Test

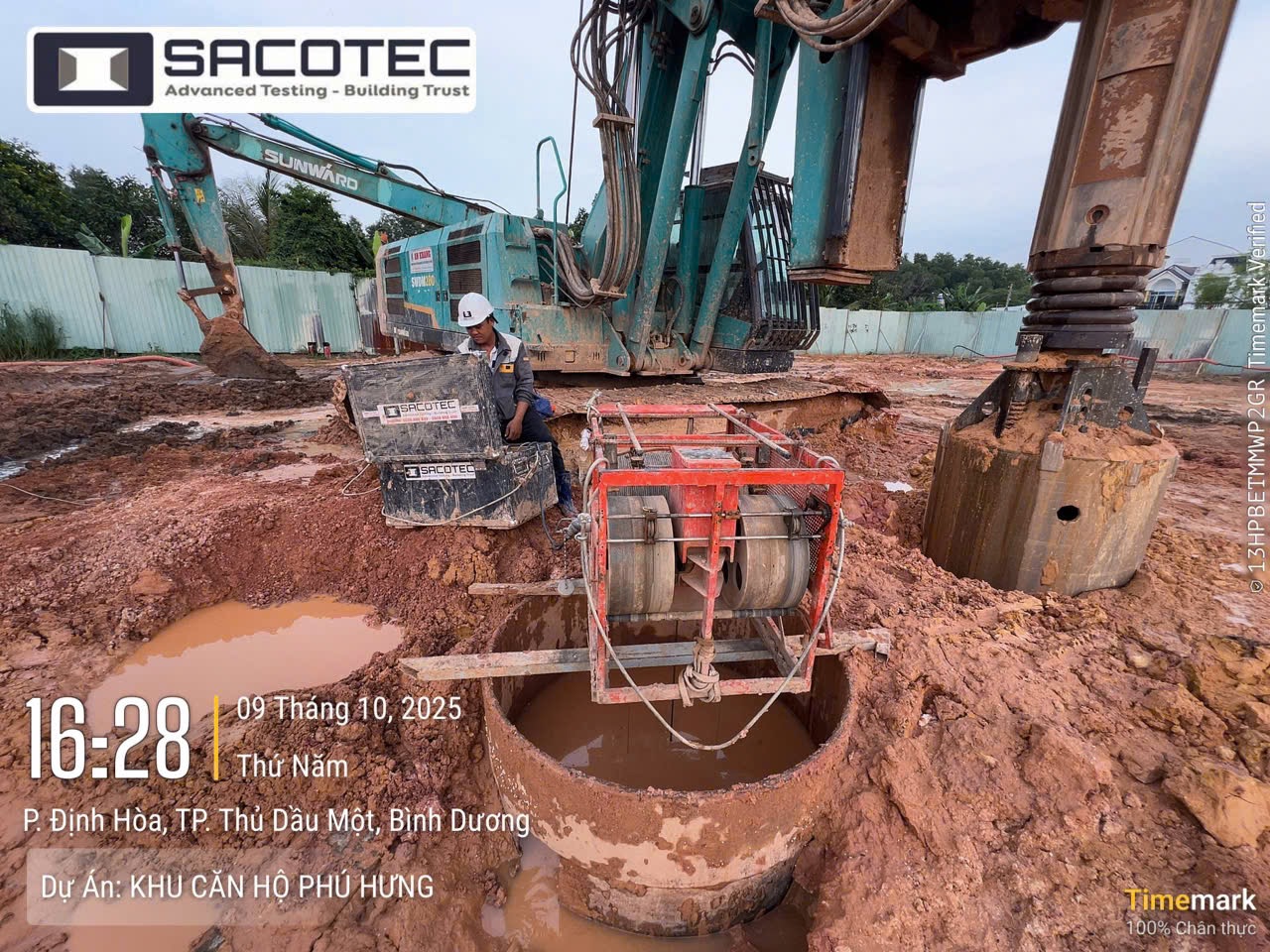

Hình 3: Lắp đặt thiết bị Koden Test tại hiện trường



4. QUI TRÌNH THÍ NGHIỆM
   1. Công tác chuẩn bị

1. Thời gian cho phép thí nghiệm

Để hố khoan của cọc đạt độ ổn định cần thiết, thời gian hợp lý để thí nghiệm siêu âm (Koden) là sau khi cọc đã được thổi rửa sạch hàm lượng cát trong dung dịch bentonite hoặc kể từ khi kết thúc công việc khoan cọc.

2. Yêu cầu đối với hố khoan cọc

• Tất cả các hố khoan phải được đảm bảo đầy dung dịch;
• Môi trường dung dịch trong hố khoan phải được làm sạch ( không chứa nhiều hàm lượng cát, bụi bẩn…) để giảm thiểu ảnh hưởng đến tín hiệu thu được trong quá trình thí nghiệm.
  2. Thao tác đo

• Dùng máy nén khí vệ sinh thổi rửa sạch hàm lượng cát trong dung dịch bentonite trong hố khoan;
• Kiểm tra mức độ thông suốt của hố khoan, dùng thước dây kiểm tra xác định chiều dài của cọc, xác định các cao độ của đỉnh ống casing và cao độ mũi cọc;
• Sau khi kiểm tra các thông số của hố khoan, tiến hành định vị tâm của hố khoan để điều chỉnh thiết bị nâng hạ đầu phát tín hiệu sao cho tâm của hố khoan luôn trùng với tâm của đầu phát, đồng thời xác định tọa độ vị trí theo hai phuơng ( X-X’& Y- Y’).
• Phải đảm bảo thiết bị nâng hạ đầu phát cùng nằm trên một mặt phẳng ngang của ống casing (kiểm tra độ bằng phẳng của ống casing trước khi đặt thiết bị);
• Điều chỉnh tốc độ di chuyển cáp dẫn sao cho  đầu phát sóng luôn ổn định và biên độ tín hiệu nhận được là tốt nhất.

5. PHÂN TÍCH KẾT QUẢ

• Kết quả đo của hố khoan được đánh giá trên cơ sở biểu đồ sóng thu được, gồm các thông số: độ thẳng đứng, độ nghiêng, hình dạng bề mặt của thành vách;
• Độ thẳng đứng, độ nghiêng  được xác định theo tỷ lệ % so với chiều sâu của hố khoan.

6. KẾT QUẢ THÍ NGHIỆM

Báo cáo kết quả thí nghiệm được báo cáo ngay tại hiện trường nội dung bao gồm:

• Thông số hố khoan (Tên hố khoan, vị trí, đường kính, độ sâu hố khoan);
• Biểu đồ siêu âm (Thể hiện biểu đồ sóng dọc theo hai thành hố khoan);
• Độ thẳng đứng, độ nghiêng, hình dạng bề mặt của thành vách hố khoan;
• Vị trí, độ sâu xảy ra sự thu hẹp đường kính hoặc sạt lở thành vách (nếu có);
• Nhận xét liên quan đến kết quả thí nghiệm (nếu có);
• Độ thẳng đứng, độ nghiêng được đánh giá theo tỷ lệ phần trăm (%) so với chiều sâu của hố khoan. Tuỳ  thuộc vào điều kiện kỹ thuật, điều kiện địa chất cụ thể của mỗi công trình (do chủ đầu tư, tư vấn thiết kế, tư vấn giám sát quyết định).

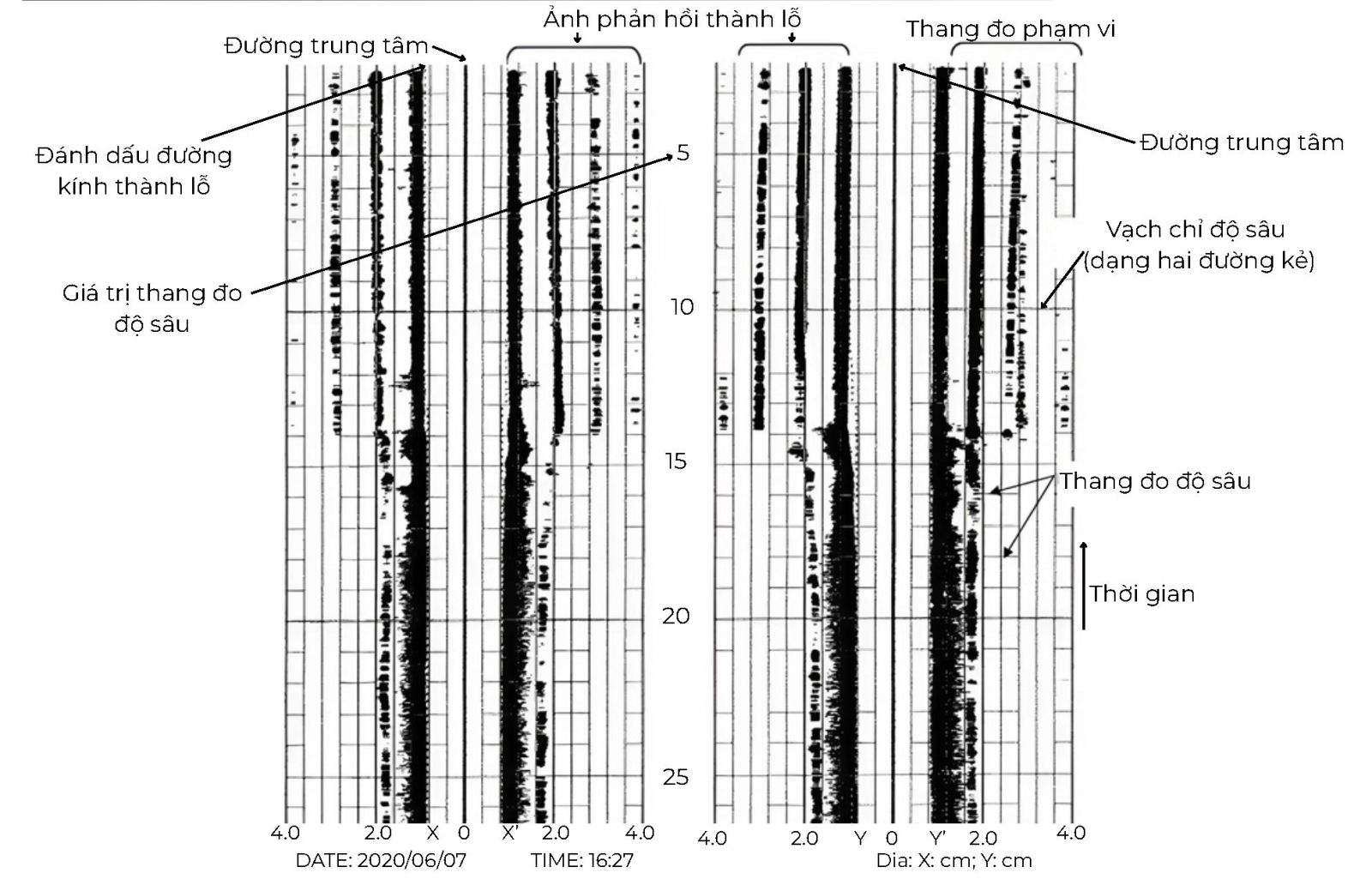

Hình 4: Kết quả thí nghiệm KODEN (Tham khảo)
